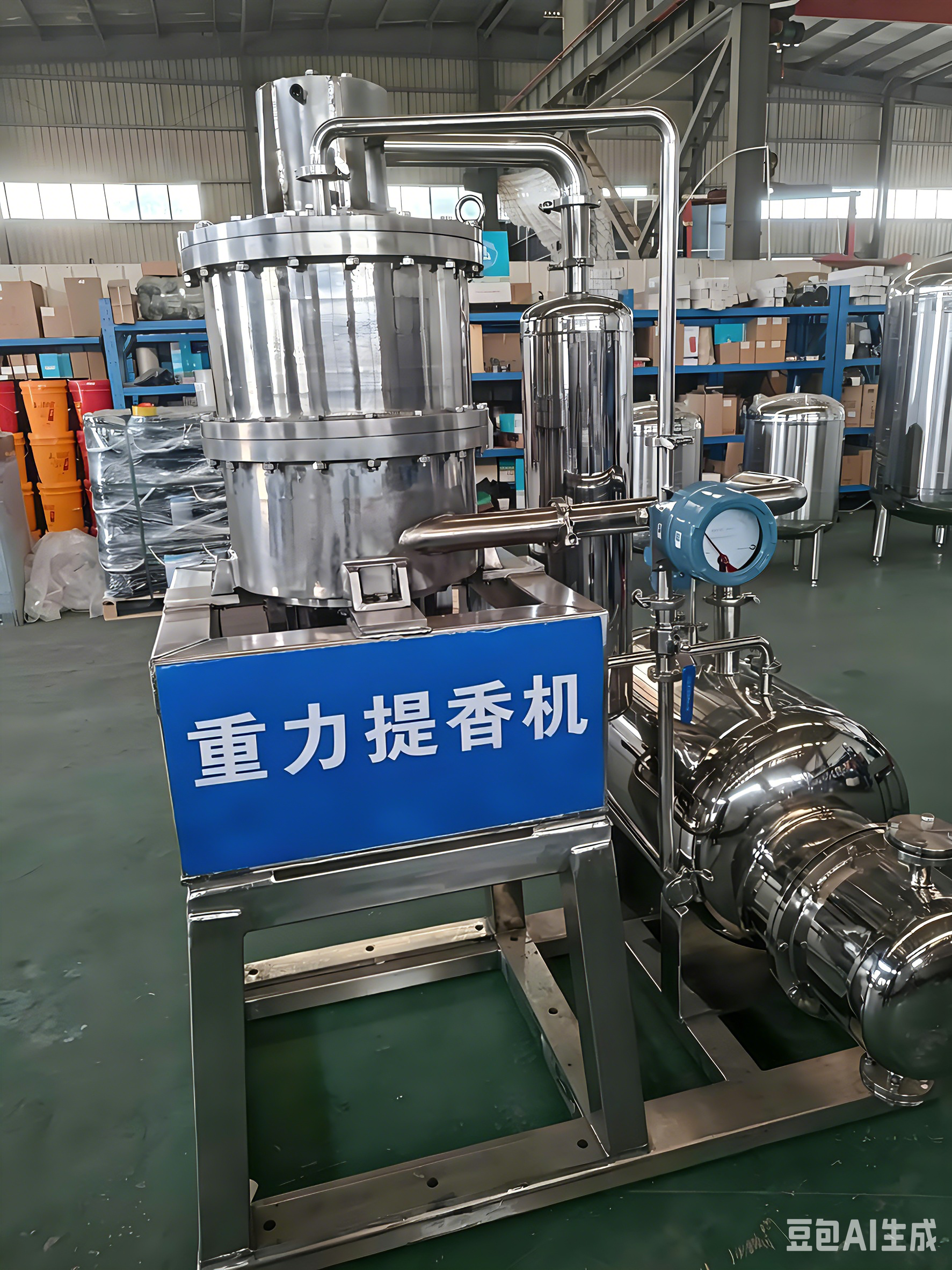

重力提香机核心结构

1. 主体：立式多层分离塔

• 三层递减直径设计，内部是分段式分离塔

• 每层之间用法兰密封连接，说明内部各层功能不同

• 直径从下往上递减，底部最宽（物料入口区），顶部最窄（轻组分出口区）

2. 内部分离元件（关键发明点）

• 侧面的电机驱动内部旋转转子，产生离心力场

• 转子上可能分布有折流板/填料层/丝网除沫器，让物料在旋转过程中形成薄膜，增大汽液接触面积

• 挥发性香氛物质在旋转离心力和重力的复合作用下，按沸点和密度差异分层分离

3. 冷凝收集系统

• 下方的卧式罐体 = 香氛冷凝收集罐

• 顶部倾斜出料管= 轻组分（低沸点香氛）蒸汽出口，连接冷凝器

• 分离出的香氛蒸汽经冷凝器液化后收集

4. 真空与温控系统

• 压力表监测真空度（-0.08~-0.09MPa）

• 黄色防护软管可能是温控介质的连接管路

• 分离温度常温~60℃，需要夹套温控维持低温环境

5. 回填管路

• 收集罐中的香氛液通过管路泵回至浓缩产品中
